多托輥皮帶秤用于皮帶輸送固體散狀物料的連續稱重計量即連續物流的流量和累積量和稱重測量。特別針對可安裝于連續皮帶輸送機的設計，流量可達 20000噸/小時，精度可± 0.25%。堅固的設計確保了高度的可靠性和適用性。它廣泛適用于以下不同的應用領域：
? 生產廠內產品物料的產量和消耗量的測量
? 庫存和進出料的統計
? 過載報警
? 批量配料、計量、卸載站等
? 商業計量
? 預給料控制
工作原理：
皮帶秤用于變流量連續物料的稱重計量。傳感器獲取某段皮帶的載荷，測量段皮帶越長，測量結果受外界影響越小。除了傳感器測量皮帶的載荷以外，測速裝置測量皮帶的帶速。這兩個變量相乘即得到瞬時流量。瞬時流量的累計即得到輸送物料的總量。
結構：
標準的皮帶秤包括：
? 安裝用戶托輥的稱重橋
? 高防護等級并具有過載保護的傳感器
? 傳感器電纜接線盒
? 其他安裝用固定件
針對速度測量，不同種類的測速裝置如測速摩擦輪等可供選擇。
技術數據：
|
多托輥皮帶秤 |
2BMP
|
|
4BMP
|
BMC
|
|
精度?
|
±0.25% 相對額定流量
|
±0.5% 相對實際流量
|
±0.25% 相對額定流量
|
±0.25% 相對額定流量
|
|
流量
|
最大15,000t/h
|
|
最大15,00t/h
|
最大20,00t/h
|
|
重量
|
@200kg
最大皮帶寬度1400mm
|
@400kg
最大皮帶寬度1600mm
|
@400kg
|
@380-480kg
(根據皮帶寬度不同而變化)
|
|
帶速
|
最大6m/s（優選范圍）
|
|
皮帶傾角
|
最大20°（沒有物料的相對移動）
|
?給定的精度是在沒有測速系統，在皮帶定速下的測量結果，是相對于額定流量（最大流量）、或?qū)嶋H流量（介于最大流量的 20-100%范圍內）。 給定的精度是是基于皮帶輸送機的正確安裝，以及按照申克的安裝和校準指導進行了稱重系 統的安裝和校準。
多托輥皮帶秤參數：
|
2BMP500-2000 包括稱重橋的皮帶秤 |
4 BMP500-1400 包括稱重橋的皮帶秤
|
BMC500-2000 包括稱重橋的皮帶秤
|
|
皮帶寬度范圍500-2000mm
|
皮帶寬度范圍500-1400mm
|
皮帶寬度范圍500-2000mm
|

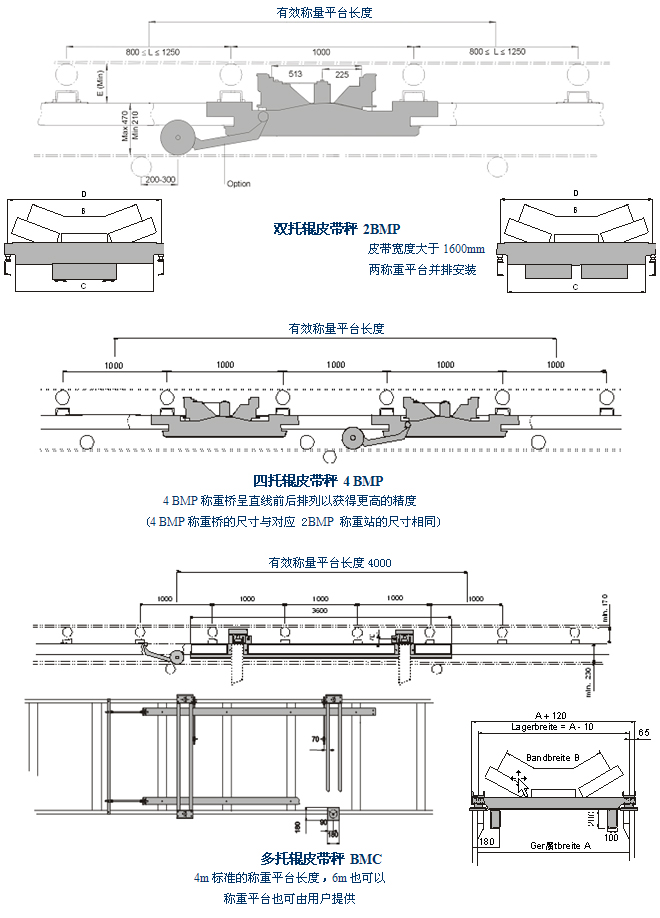

多托輥皮帶秤安裝尺寸：
MULTIBETL |
尺寸[mm]
|
|
2BMP
|
量度 B
皮帶寬度
|
500
|
650
|
800
|
1000
|
1200
|
1400
|
1600 1)
|
1800 1)
|
2000 1)
|
|
量度 C
|
616
|
766
|
966
|
1166
|
1416
|
1616
|
1880
|
2080
|
2330
|
|
量度 D
|
740
|
890
|
1090
|
1290
|
1540
|
1740
|
1990
|
2190
|
2440
|
|
量度 E
|
120
|
120
|
120
|
120
|
120
|
160
|
|
|
|
|
4BMP
|
量度 B
皮帶寬度
|
500
|
650
|
800
|
1000
|
1200
|
1400
|
|
|
|
|
量度 C
|
616
|
766
|
966
|
1166
|
1416
|
1616
|
|
|
|
|
量度 D
|
740
|
890
|
1090
|
1290
|
1540
|
1740
|
|
|
|
|
量度 E
|
120
|
120
|
120
|
120
|
120
|
160
|
|
|
|
|
BMC
|
量度 A
|
800
|
950
|
1150
|
1350
|
1600
|
1800
|
2050
|
2250
|
2500
|
|
量度 B
皮帶寬度
|
500
|
650
|
800
|
1000
|
1200
|
1400
|
1600
|
1800
|
2000
|
1)稱重平臺并排安裝
測速元件選擇：
|
60-12C – 皮帶帶速測量系統 |
|
FGA 20 RSLE –皮帶帶速測量系統（包括摩擦輪、搖桿和安裝件）
|
|
FGA 20R RSLE-VA - 皮帶帶速測量系統（包括摩擦輪、搖桿和安裝件全部采用不銹鋼材料）
|
|
FGA 53 K - 皮帶帶速測量系統（適用于測量皮帶帶速大于3.5 m/s的情況。包括聯軸節）
|
定購皮帶秤需用戶提供的基本數據： 特殊要求：
為使您的定單得到快速準確的處理， 如果您有特殊要求，如
請?jiān)谔峤欢▎?詢價時提供如下詳細數據： - 商業計量
- 超過標準范圍的帶速
-
-
-
皮帶寬度--------------[mm] - 變皮帶傾角的測量計
-
流量（最大）----------[t/h] - 預給料控制
-
皮帶機的輸送角度 -----[ ] - 特殊皮帶寬度
-
帶速------------------[m/s] - 特種皮帶電機
-
精度------------------[ % ]
-
額定流量--------------( ) 請與我們具體接洽，我們將為您提供
-
正常流量--------------( ) 特殊方案。
|
